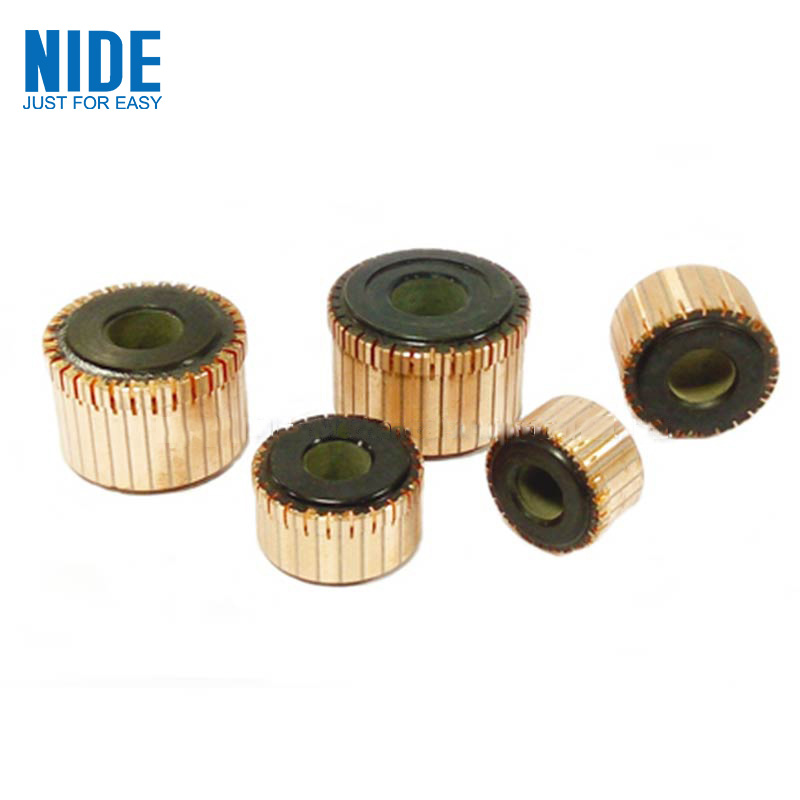

Commutador d'un sol motor per a motor de CA

El commutador del motor és adequat per a un motor AC únic. El commutador NIDE cobreix una àmplia gamma, més de 1200 tipus diferents de commutador, incloent-hi el tipus de ganxo, el tipus d'elevació, el tipus de carcassa, el tipus pla, que van des de 4 mm fins a 150 mm. Els commutadors s'apliquen àmpliament a la indústria de l'automòbil, eines elèctriques, electrodomèstics i altres motors. Pots estar segur de comprar un commutador de motor únic per a motor de CA a la nostra fàbrica i t'oferirem el millor servei postvenda i lliurament puntual.

Envieu la consulta

Descripció del producte

Commutador d'un sol motor per a motor AC

1. Introducció del producte

El commutador de motor únic per a motor de CA està lliure de bombolles, esquerdes o rebaves a la superfície.

Prova de tensió: barra a barra a 500V, 1s, barra a forat a 1500V, 1 min, sense avaria ni parpelleig.

Prova de gir: feu una prova de gir per al commutador a menys de 140 graus centígrads, 5000 RPM, 3 minuts. Després de la prova, la desviació màxima del diàmetre exterior és de 0,015, la de la barra i la barra és de 0,005.

Resistència d'aïllament: 500V, més de 50MÎ©

2. Paràmetre del producte (especificació)

Part núm.	O.D (D)	ID (d)	O D total (D1)	Bar No(N)	Longitud de la barra (L1)	Longitud total (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3. Característica i aplicació del producte

Aquest commutador s'utilitza en motors de CA, motors monofàsics, motors d'automòbils, motors d'arrencada de motocicletes, motors d'eines elèctriques i micromotors especials.
