Commutador d'armadura de 32 segments d'alta qualitat per a eines elèctriques

Commutador d'armadura de 32 segments d'alta qualitat per a eines elèctriques El commutador es pot definir com un interruptor giratori elèctric en un tipus particular de generadors i motors. Això s'utilitza principalment per capgirar la direcció del corrent entre el circuit extern i el rotor. Comprèn un cilindre amb nombrosos segments de contacte metàl·lics situats sobre l'armadura giratòria de la màquina. Els raspalls o contactes elèctrics es fan amb un material de premsa de carboni al costat del commutador, dissenyant el contacte lliscant per segments consecutius del commutador mentre gira. Els bobinatges de l'induït estan aliats als segments del commutador.

Model:NDPJ-HXQ-03006

Envieu la consulta

Descripció del producte

Commutador d'armadura de 32 segments d'alta qualitat per a eines elèctriques

1. Introducció del producte

El commutador es pot definir com un interruptor giratori elèctric en un tipus particular de generadors i motors. S'utilitza principalment per capgirar la direcció del corrent entre el circuit extern i el rotor. Comprèn un cilindre amb nombrosos segments de contacte metàl·lics situats sobre l'armadura giratòria de la màquina. Els raspalls o contactes elèctrics es fan amb un material de premsa de carboni al costat del commutador, dissenyant el contacte lliscant per segments consecutius del commutador mentre gira. Els bobinatges de l'induït estan aliats als segments del commutador.

Nom del producte:	Commutador de part del motor de corrent continu
DE	37.5
ID	f13
Alçada total	26
Longitud del segment	23
Hook/Riser dià.	38.5
Bar No.	32

2. Paràmetre del producte (especificació)

Part núm.	O.D (D)	ID (d)	O D total (D1)	Bar No(N)	Longitud de la barra (L1)	Longitud total (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3. Característica i aplicació del producte

Aquest commutador s'utilitza en motors de CA, motors monofàsics, motors d'automòbils, motors d'arrencada de motocicletes, motors d'eines elèctriques i micromotors especials.

4. Detalls del producte

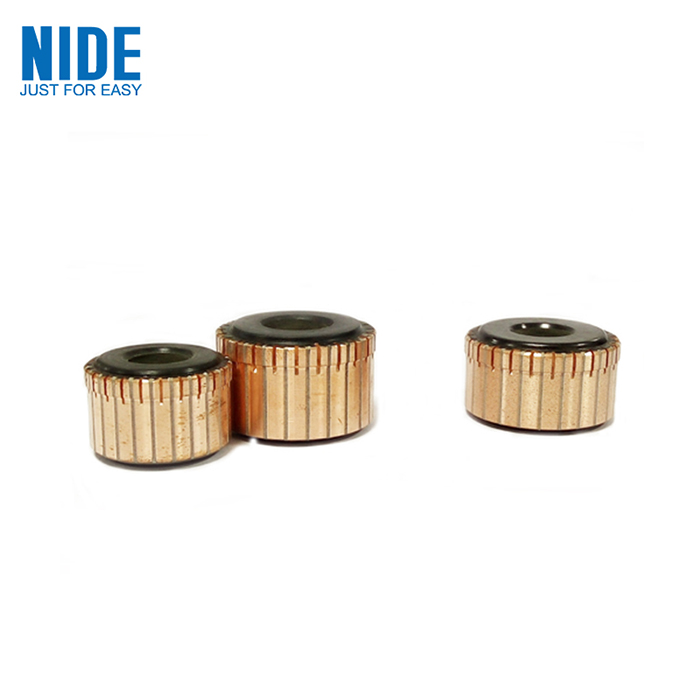

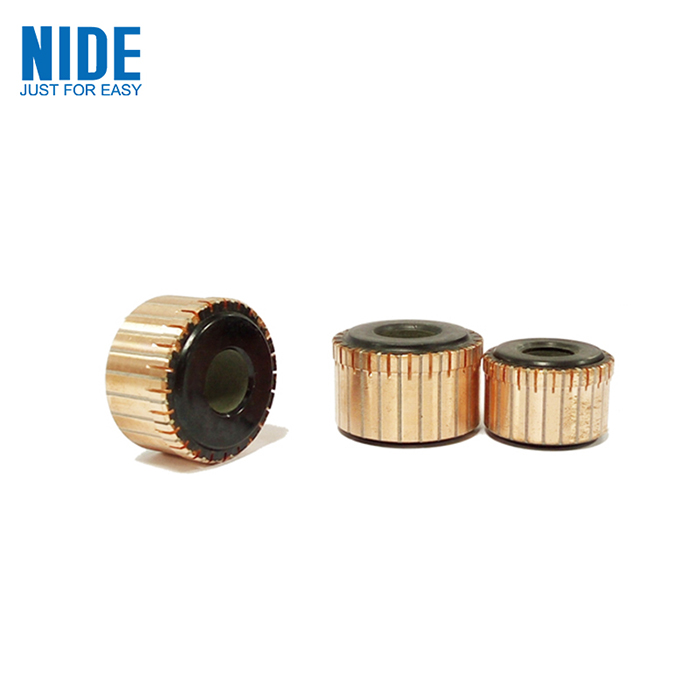

Commutador d'un sol motor per a motor AC
