El paper d'aïllament NMN compost flexible combina les bones propietats d'impregnació dels teixits no teixits amb la bona resistència dielèctrica de les pel·lícules de polièster i s'utilitza àmpliament en equips elèctrics.
Propietats |
Unitat |
Valors |
|||||||||||
Gruix del paper aïllant |
MM |
0.13 |
0.14 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.28 |
0.29 |
0.35 |
0.40 |
0.45 |
El gruix permet la tolerància |
MM |
±15 |
±15 |
±15 |
±15 |
±15 |
±15 |
±15 |
±15 |
±15 |
±10 |
±10 |
±10 |
Gramàtica i tolerància |
GSM |
106 |
126 |
146 |
181 |
216 |
251 |
286 |
321 |
341 |
426 |
496 |
566 |
Gruix de la pel·lícula |
MM |
0.023 |
0.036 |
0.050 |
0.075 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
Tensió de ruptura |
KV |
‰¥4 |
≥5 |
≥6 |
‰¥7 |
‰¥9 |
≥10 |
≥11 |
≥13 |
≥14 |
≥18 |
‰¥ 20 |
≥ 22 |
Resistència a la tracció (MD |
N/CM |
≥ 50 |
≥90 |
≥ 100 |
≥ 120 |
≥ 160 |
≥ 200 |
≥ 230 |
≥ 250 |
≥ 300 |
≥ 350 |
≥370 |
≥ 400 |
Resistència a la tracció (TD) |
N/CM |
≥ 40 |
≥70 |
≥80 |
≥95 |
≥ 120 |
≥ 150 |
≥ 170 |
≥ 200 |
≥ 200 |
≥ 300 |
≥ 320 |
≥ 350 |
Resistència a la tracció després del plegat (MD) |
N/CM |
≥35 |
≥70 |
≥80 |
≥95 |
≥ 120 |
≥ 150 |
≥ 160 |
≥ 170 |
≥ 200 |
≥ 300 |
≥ 320 |
≥ 350 |
Resistència a la tracció després del plegat (TD) |
N/CM |
≥ 30 |
≥ 50 |
≥ 60 |
≥80 |
≥ 100 |
≥ 120 |
≥125 |
≥ 130 |
≥ 150 |
≥ 200 |
≥ 220 |
≥ 250 |
El paper d'aïllament NMN compost flexible es pot absorbir durant la impregnació.
Superfície uniforme, sense esponja, i sense bombolles, forats, arrugues i defectes, adequat per a processos mecànics fora de línia. L'aïllament de mida dels motors de la sèrie Y s'utilitza per a l'aïllament entre ranures, aïllament entre girs i aïllament entre capes de motors de baixa tensió de mida petita i mitjana, aïllament de juntes o com a aïllament entre capes en transformadors.

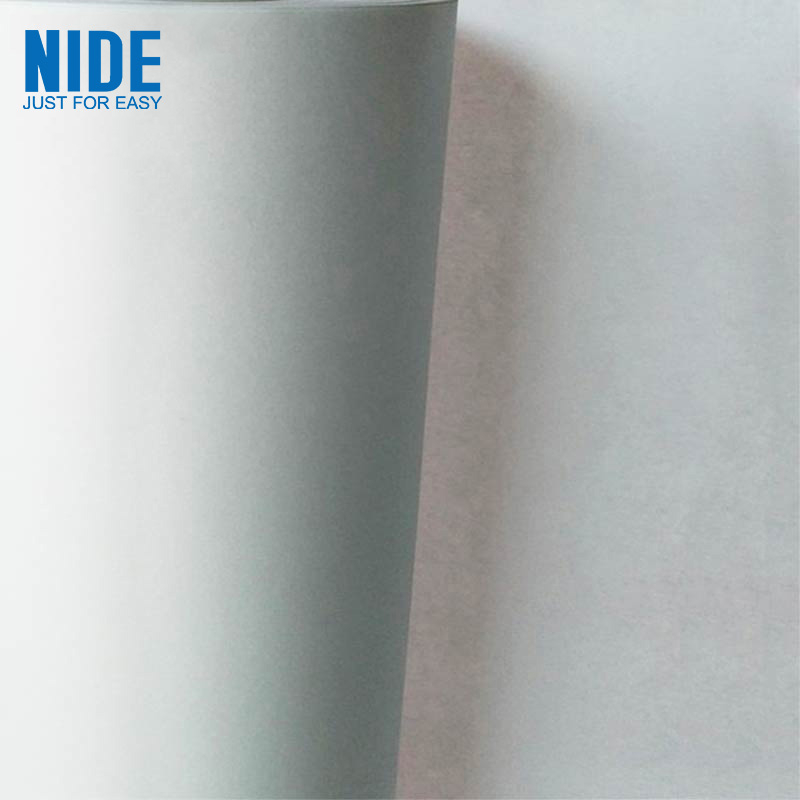

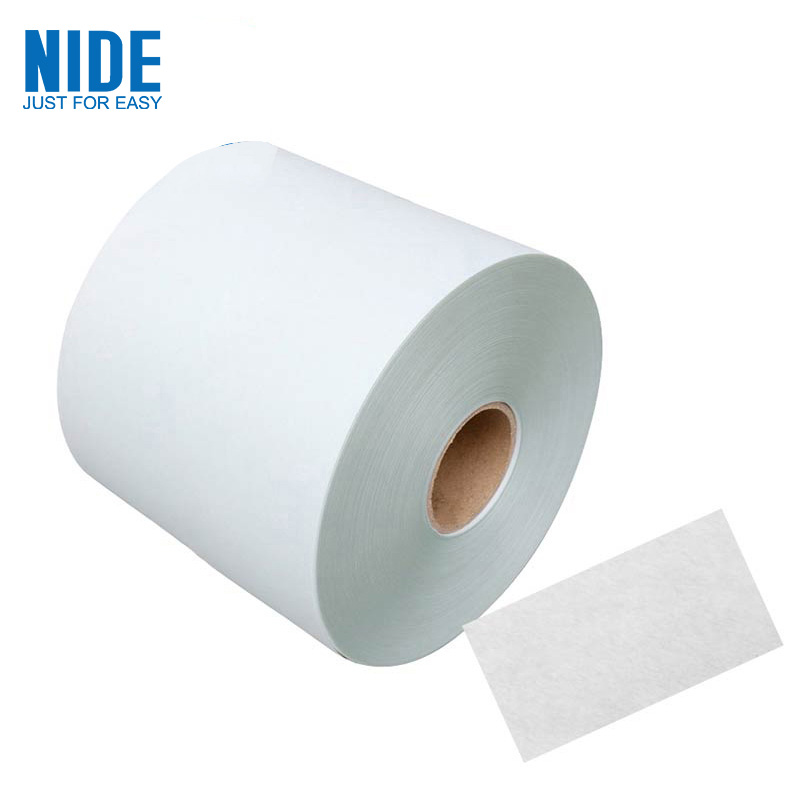

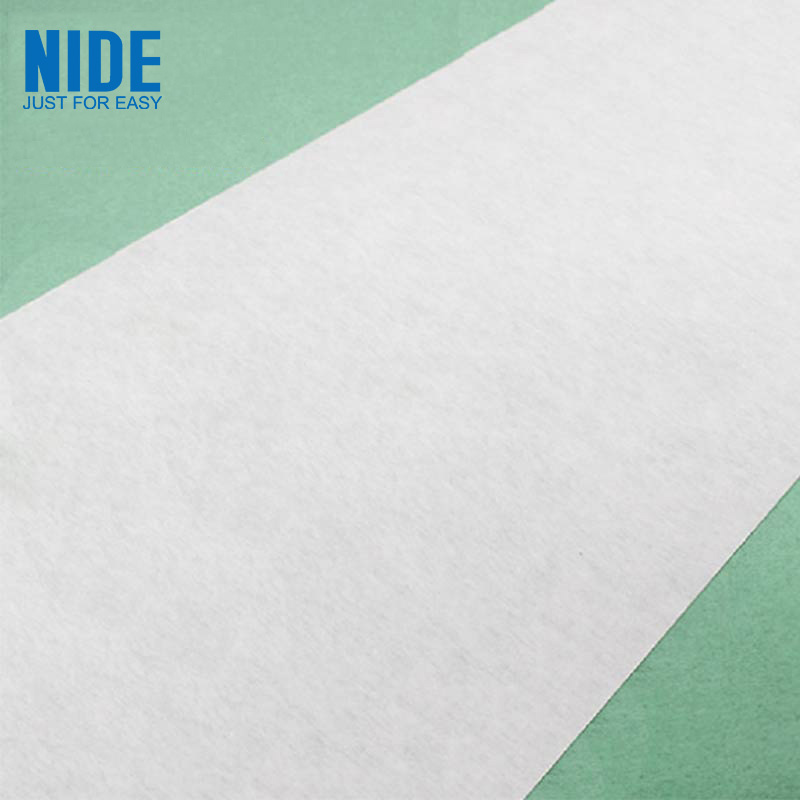

Paper d'aïllament NMN compost flexible.
