Protector tèrmic BR-T 140 ℃ AC amb protector tèrmic PTC 17AM
Aplicacions de protector tèrmic BR-T
Els protectors tèrmics de la sèrie BR-T es presenten per a una mida petita, sensibilitat, un rendiment perfecte d'estanquitat i precisió. S'utilitza principalment per a motors fraccionats de 0,5 CV o menys, transformadors, rectificadors, paquets de bateries i altres electrodomèstics.
Estructura protectora tèrmica BR-T
El protector tèrmic de la sèrie BR és un dispositiu de resposta automàtica de temperatura i també és un equip de protecció doble actual de temperatura. Quan la calor generada per l'augment de la temperatura dels aparells protegits es transmet a un element metàl·lic doble i s'assoleix el valor de temperatura del moviment programat, l'element metàl·lic doble es mourà immediatament de manera que el contacte s'apagarà i el circuit es tallarà. . Quan la temperatura disminueixi fins al valor de temperatura nominal de reposició, l'element bimetàl·lic tornarà al seu estat inicial, el contacte mòbil es tancarà i el circuit estarà encès.
Protector tèrmic BR-T Temperatura oberta:
50 ~ 150 amb tolerància 5 °C; en increment de 5 °C.
Paràmetre
Classificació | L | W | H | Observació |
BR-T XXX | 16 | 6.2 | 3 | Caixa metàl·lica, funda aïllant |
BR-T XXX H | 16.5 | 6.8 | 3.6 | Caixa metàl·lica, funda aïllant |
BR-S XXX | 16 | 6.5 | 3.4 | Caixa de plàstic PBT |

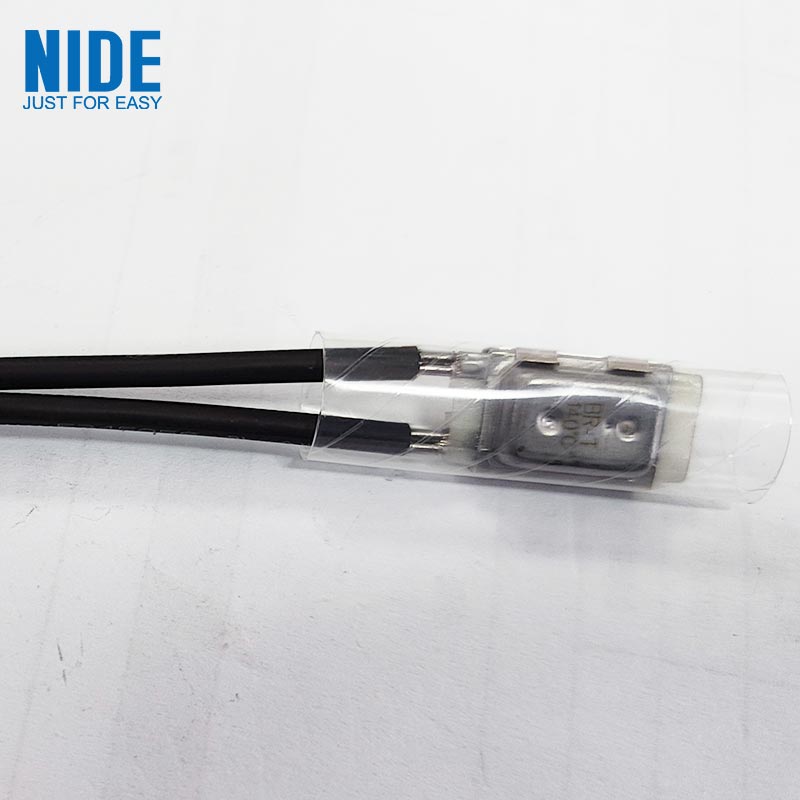

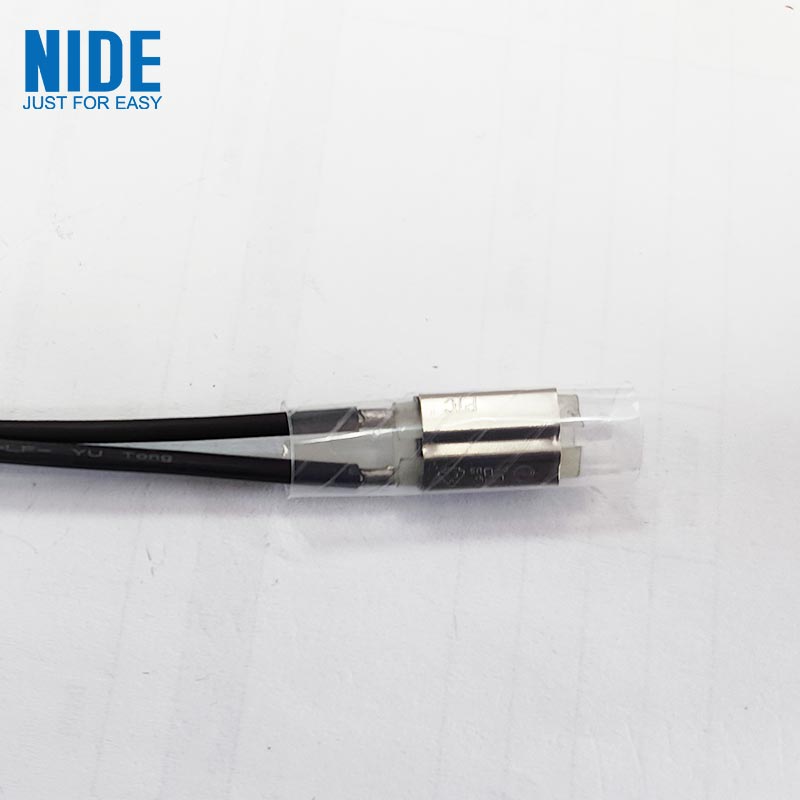

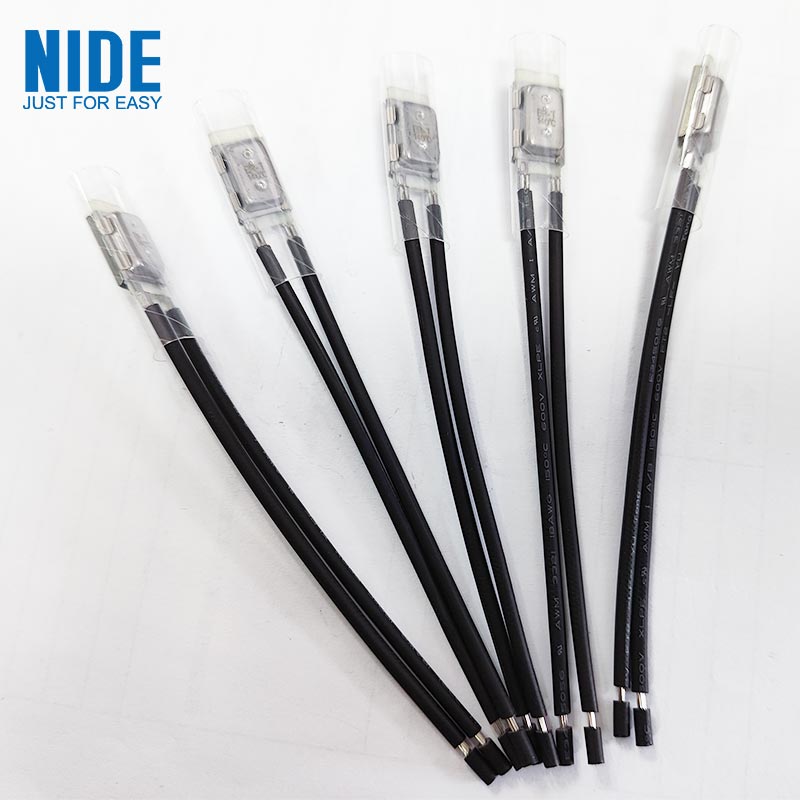

Imatge protector tèrmic
