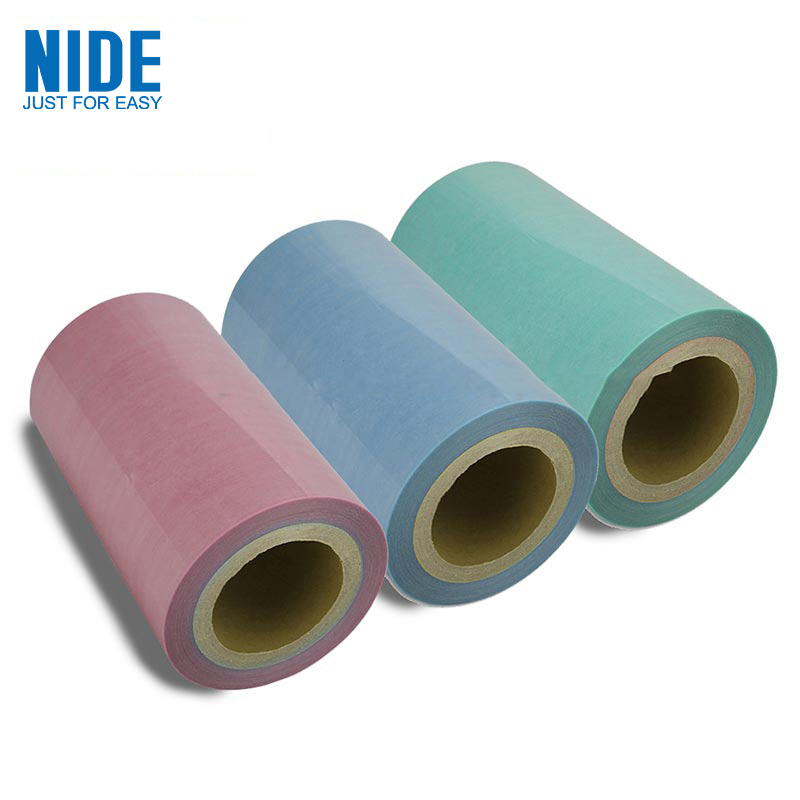

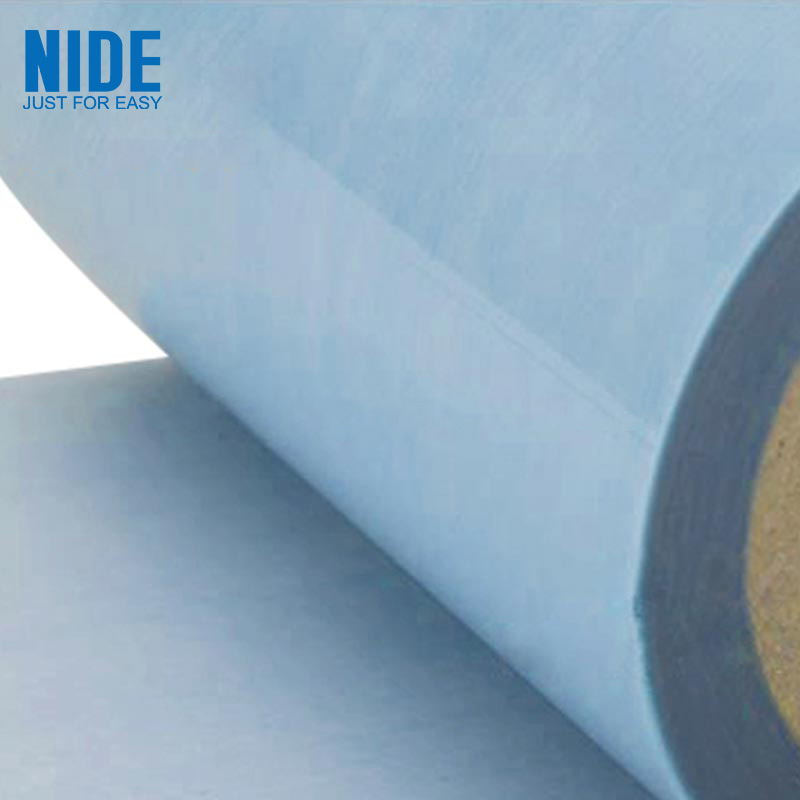

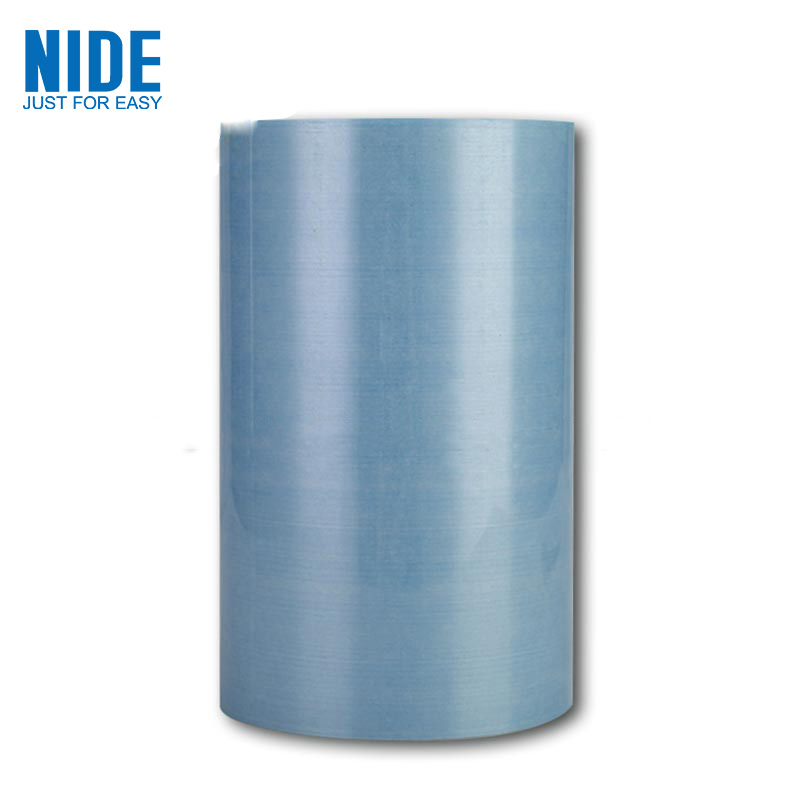

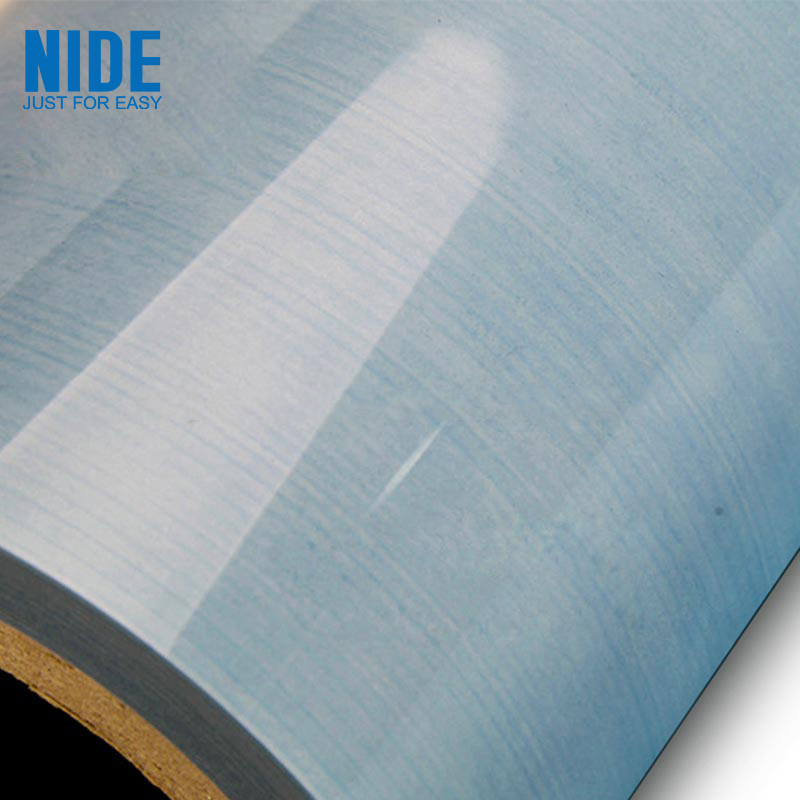

El paper d'aïllament DMD de classe F 6644 per a l'aïllament del motor és un material compost suau de dues capes compost per una capa de teixit no teixit de fibra de polièster longitudinal i una pel·lícula de polièster transparent o blanc lletós unida amb resina de grau F (cola de poliuretà). Bones propietats d'impregnació del teixit no teixit i bona resistència dielèctrica de la pel·lícula de polièster.
Propietats |
Unitat |
Paràmetre |
|||||||||
Gruix del paper aïllant |
MM |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
Desviació de gruix |
MM |
±0,01 |
±0,01 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
Gramàtica i desviació |
GSM |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
Gruix de la pel·lícula |
MM |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
Tensió de ruptura |
KV |
≥5 |
≥6 |
‰¥9 |
≥10 |
≥11 |
≥13 |
≥14 |
≥16 |
≥18 |
≥ 22 |
Resistència a la tracció (MD) |
N/CM |
≥ 60 |
≥80 |
≥ 150 |
≥190 |
≥ 220 |
≥ 250 |
≥ 280 |
≥ 330 |
≥ 350 |
≥380 |
Resistència a la tracció (TD) |
N/CM |
≥ 40 |
≥70 |
≥110 |
≥ 140 |
≥ 150 |
≥ 160 |
≥180 |
≥ 280 |
≥ 300 |
≥ 330 |
Resistència a la tracció després del plegat (MD) |
N/CM |
≥ 40 |
≥70 |
≥110 |
≥ 140 |
≥165 |
≥190 |
≥ 240 |
≥ 280 |
≥ 300 |
≥ 330 |
Resistència a la tracció després del plegat (TD) |
N/CM |
‰¥ 20 |
≥ 50 |
≥90 |
≥110 |
≥115 |
≥ 120 |
≥ 130 |
≥180 |
≥ 200 |
≥ 230 |
El paper d'aïllament DMD de classe 6644 F per a l'aïllament de motors s'utilitza en motors de baixa tensió, eines elèctriques, aparells elèctrics per a l'aïllament de ranures, aïllament de juntes, aïllament de volta a volta, aïllament de fase a fase i aïllament de falca o aïllament de capes intercalades del transformador. , adequat per al processament de màquines de bobinatge automàtic.
El paper d'aïllament DMD 6644 F Class per a l'aïllament del motor es pot emmagatzemar indefinidament a (20 ° C, 50% h.r.).
