Commutador elèctric de ganxo 12P per a motor de corrent continu

Commutador elèctric de ganxo 12P per a motor de corrent continu

El commutador de motor elèctric s'utilitza àmpliament en una varietat d'eines elèctriques, cotxes, motocicletes, electrodomèstics i altres motors elèctrics.

1. Paràmetres del commutador:

2. Selecció del commutador

Quan el motor ha de substituir tot el commutador, cal detectar el diàmetre del cercle exterior del commutador, el diàmetre del forat interior, la longitud de la peça de coure i el nombre de ranures i altres paràmetres i, a continuació, seleccionar el commutador. amb paràmetres similars per ser absolutament iguals, i intenteu triar el commutador de tipus clip per substituir-lo.

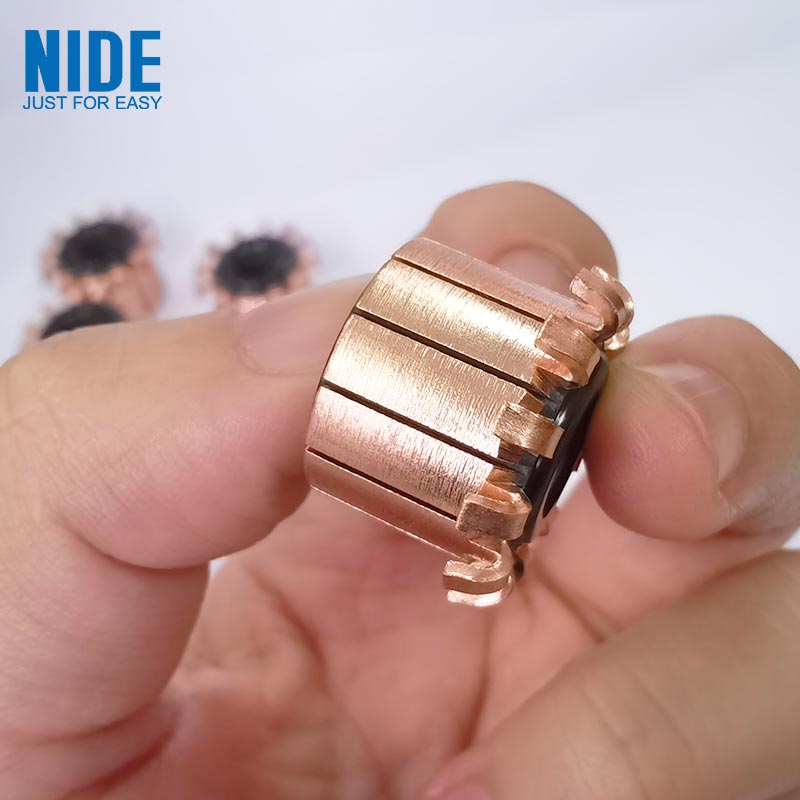

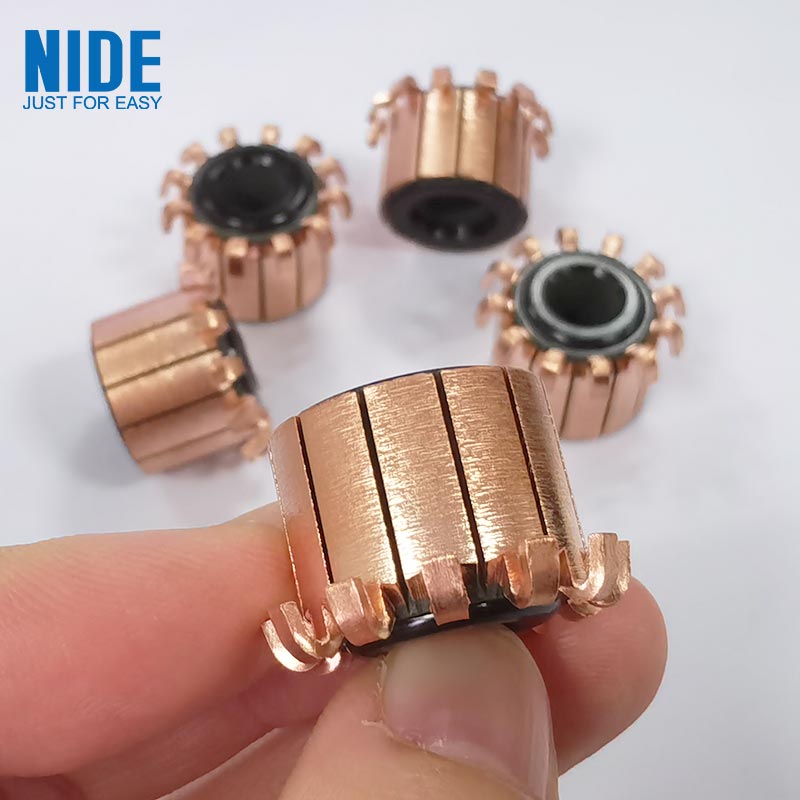

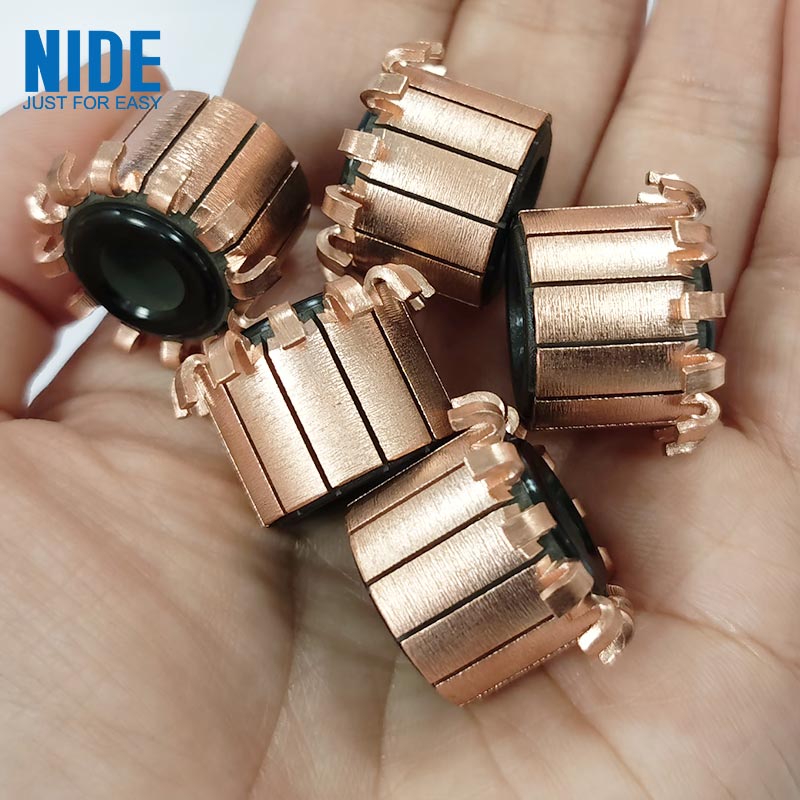

3. Imatge del commutador

4. Substitució del commutador

a. Comproveu si el bobinatge de l'induït té un curtcircuit i un fenomen de ferro, per eliminar-lo a temps, per no deixar problemes.

b. Quan el diàmetre del forat interior del commutador és petit, es pot girar i ampliar al torn per assolir el diàmetre del forat interior requerit pel pivot elèctric; Quan el diàmetre del forat interior és gran, es pot mecanitzar i pressionar un buix a la boca.

c. El clip del commutador de tipus clip és generalment una mica més llarg, i l'excés de peça es pot tallar segons la necessitat, i l'obertura es neteja per a la soldadura de llauna.

d. Alineeu lleugerament les ranures obertes del commutador amb els cables de connexió del bobinatge de l'induït un a un i, a continuació, premeu lentament el commutador al pivot fins que la posició del commutador compleixi els requisits.

e. Apagueu el commutador danyat de l'eix de pivot sota el pas del capçal de cablejat o cisell el commutador després de serrar un cercle al voltant del cercle amb una serra per a metals sota el pas del capçal de cablejat i, a continuació, traieu i rasqueu el capçal de cable de connexió un per un. amb alicates per a la soldadura de llauna i, a continuació, traieu la part del commutador residual.
