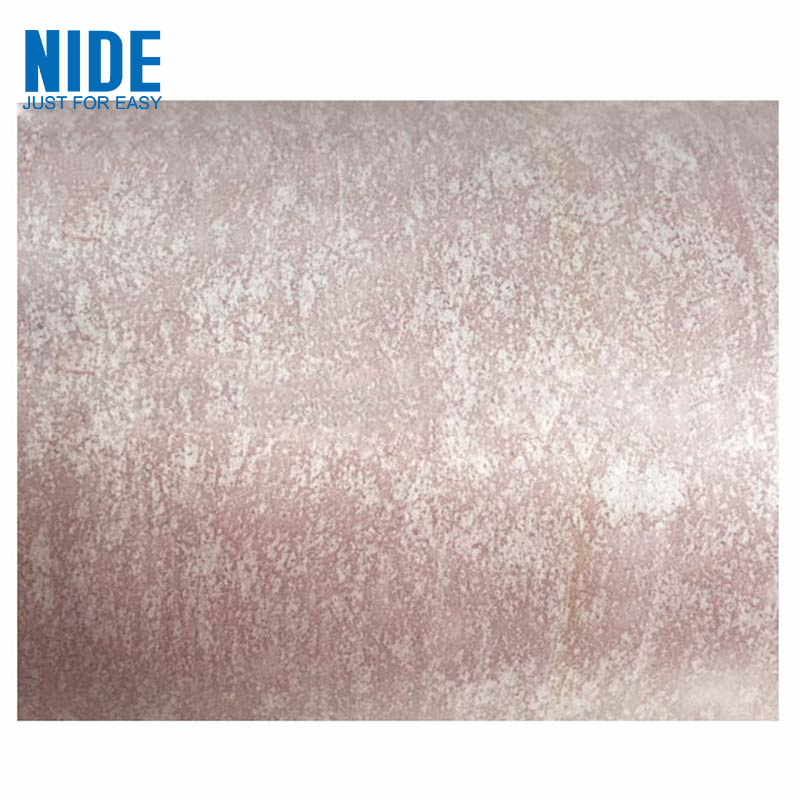

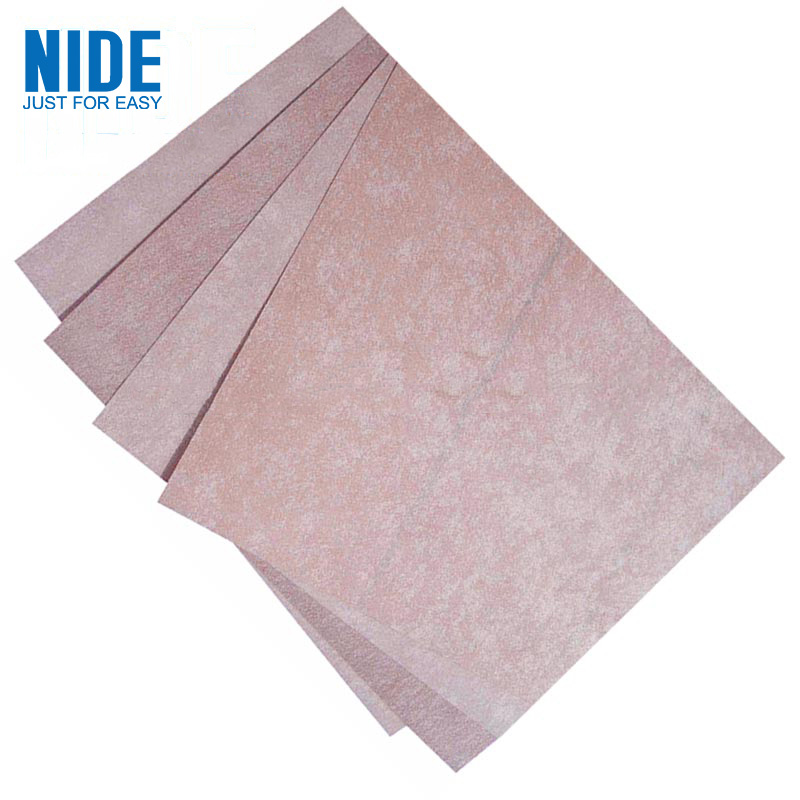

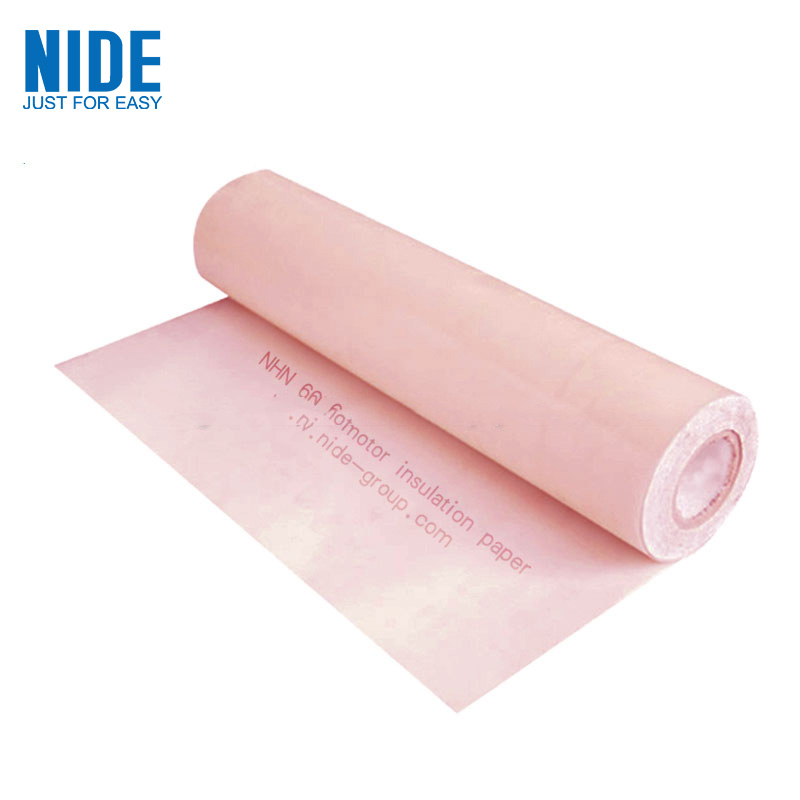

El paper d'aïllament PMP per a la bobina del motor és un material aïllant compost suau de tres capes, la capa mitjana és una pel·lícula de poliimida i les dues capes exteriors són NOMEX, que es compon principalment de components inorgànics, pel·lícula de poliimida, paper de fibra d'aramida i adhesiu. , etc.
Nom del paràmetre |
Unitat d'especificació |
|||
Nom del producte: |
Paper d'aïllament PMP per a bobinatge de motor |
|||
Color del material d'aïllament: |
Rosa |
|||
Grau de paper aïllant: |
Classe H, 180-200 °C |
|||
Adhesió normal: |
sense delaminació |
|||
Adhesió en calent (200±2°C, 10min) |
Sense delaminació, sense butllofes, sense cola |
|||
Gruix del paper aïllant: |
0,15±15 MM |
0,17±15 MM |
0,20±15 MM |
0,23±15 MM |
Paper aïllant quantitatiu: |
145 g/m² |
181 g/m² |
218 g/m² |
286 g/m² |
Gruix del nomex: |
50 μm |
50 μm |
50 μm |
50 μm |
Gruix de la pel·lícula: |
25μm |
50µm |
75µm |
125µm |
Tensió de ruptura: |
≥7 KV |
≥9 KV |
≥12 KV |
≥19 KV |
Tensió de ruptura després de la flexió: |
≥ 6KV |
≥ 8 KV |
≥ 11 KV |
≥ 17 KV |
Força de tracció (longitudinal): |
≥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
Força de tracció (lateral): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
Elongació (longitudinal): |
≥15% |
≥17% |
≥17% |
≥12% |
Elongació (lateral): |
≥15% |
≥17% |
≥17% |
≥12% |
El paper d'aïllament PMP per a bobinatge del motor és adequat per a l'aïllament de ranures, aïllament de volta a volta i aïllament de juntes per a aparells de motor d'alta resistència a la calor de classe H, com ara cables, bobines, motors, generadors, llasts, etc., i s'utilitza per a capes intercalades. aïllament de transformadors i altres aparells elèctrics, com ara transformadors de tipus sec, transformadors d'alta tensió, etc.
Paper d'aïllament PMP per a bobinatge de motor
