Interruptor de control de temperatura del protector tèrmic KW d'alta corrent

Interruptor de control de temperatura del protector tèrmic KW d'alta corrent

1. Aplicació de protector tèrmic

El protector tèrmic de la sèrie KW és un producte amb característiques de detecció de temperatura. El producte té les característiques d'estructura avançada, mida petita, acció sensible, gran capacitat de descàrrega elèctrica i llarga vida. S'utilitza àmpliament en electrodomèstics, aparells de calefacció elèctrica i balast de làmpades fluorescents. Protecció contra sobreescalfament de transformadors, transformadors, motors d'automòbil, circuits integrats i equips elèctrics en general.

2. Estructura protectora tèrmica

2.1 Esquema: Estructura i Dibuixos

2.2 Conductor:	filferro de coure llaunat, la capa d'aïllament està feta de material de polietilè, material de silicona i té filferro certificat UL; .
2.3 Shell:	Carcassa de plàstic d'enginyeria PBT o carcassa de metall amb revestiment d'aliatge de níquel i zinc;
2.4 Material de la màniga:	Màniga aïllant de polièster PET o funda de tipus PE, que compleix els requisits de rendiment dels aparells elèctrics.

3. Rendiment del protector tèrmic

3.1 Corrent nominal:

TensióTENSIÓ 12V-DC 24V-DC 120V-AC 250V-AC

Corrent CORRIENT 12A 10A 8A 6A 5A

3.2 Temperatura de funcionament: 60°C-160°C, tolerància ±5°C

3.3 Prova de tracció del cable de plom: el cable de plom del protector tèrmic ha de ser capaç de suportar una força de tracció superior o igual a 50 N durant 1 min sense trencar-se ni afluixar.

3.4 Tensió d'aïllament:

a. El protector tèrmic ha de ser capaç de suportar un corrent altern de 50 Hz de CA de 660 V entre el cablejat després de la desconnexió tèrmica i la prova va durar 1 minut sense interrupció de la fallada;

b. El cable terminal del protector tèrmic i la superfície de la funda aïllant o la superfície del protector tèrmic poden suportar AC1500V, 50Hz de corrent altern durant 1 min sense avaria;

3.5 Resistència d'aïllament: en condicions normals, la resistència d'aïllament entre el cable i la funda aïllant és superior a 100 MQ. (El mesurador utilitzat és un mesurador de resistència d'aïllament DC500V)

3.6 Resistència de contacte: la resistència de contacte del protector tèrmic no ha de ser superior a 50 mQ quan els contactes estan tancats.

3.7 Prova de resistència a la calor: el producte es col·loca en un ambient de 150 "C durant 96 hores.

3.8 Prova de resistència a la humitat: el producte es col·loca en un ambient de 40C i una humitat relativa del 95% durant 48 hores.

3.9 Prova de xoc tèrmic: El producte es col·loca alternativament en un ambient de 150 °C i -20 °C durant 30 minuts cadascun, per un total de 5 cicles.

3.10 Prova antivibració: el producte pot suportar una amplitud d'1,5 mm, un canvi de freqüència de 10-55 HZ, un període de canvi d'escaneig de 3-5 minuts i direccions de vibració X, Y, Z i vibració contínua en cada direcció durant 2 hores.

3.11 Prova de caiguda: el producte és lliure de caure 1 cop des d'una alçada de 200 mm.

3.12 Resistència a la compressió: Submergiu el producte en un dipòsit d'oli segellat, apliqueu una pressió de 2Mpa i mantingueu-lo durant 24 h.

3.13 Vida útil: vida útil del producte ≥ 10.000 vegades

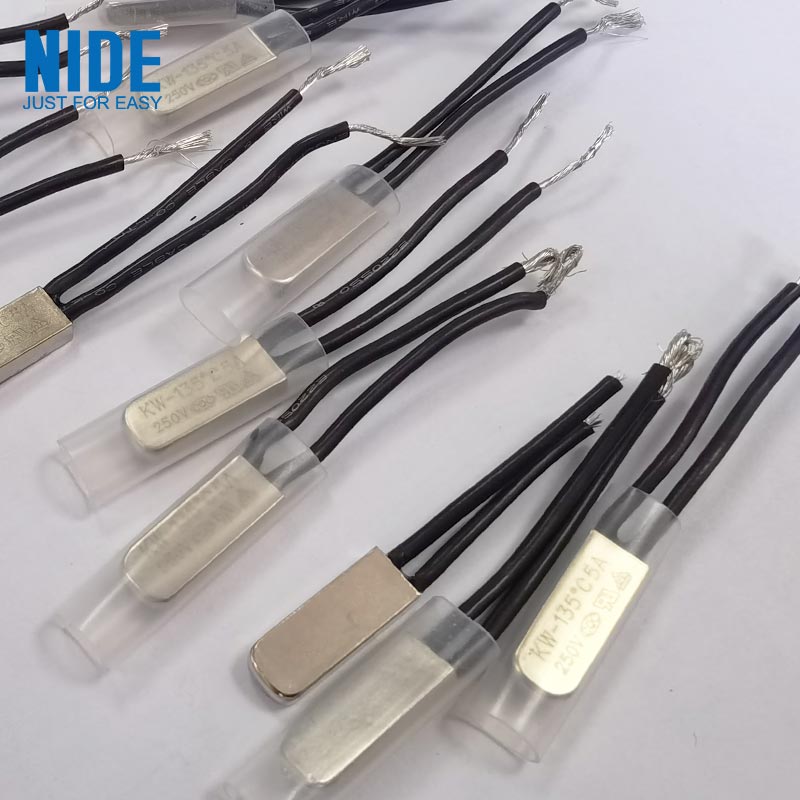

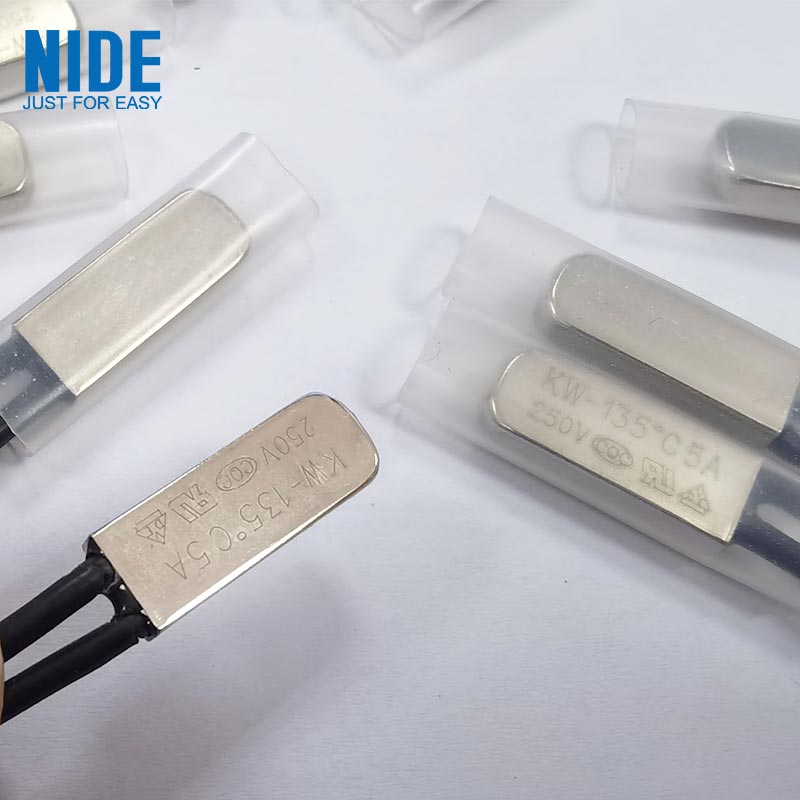

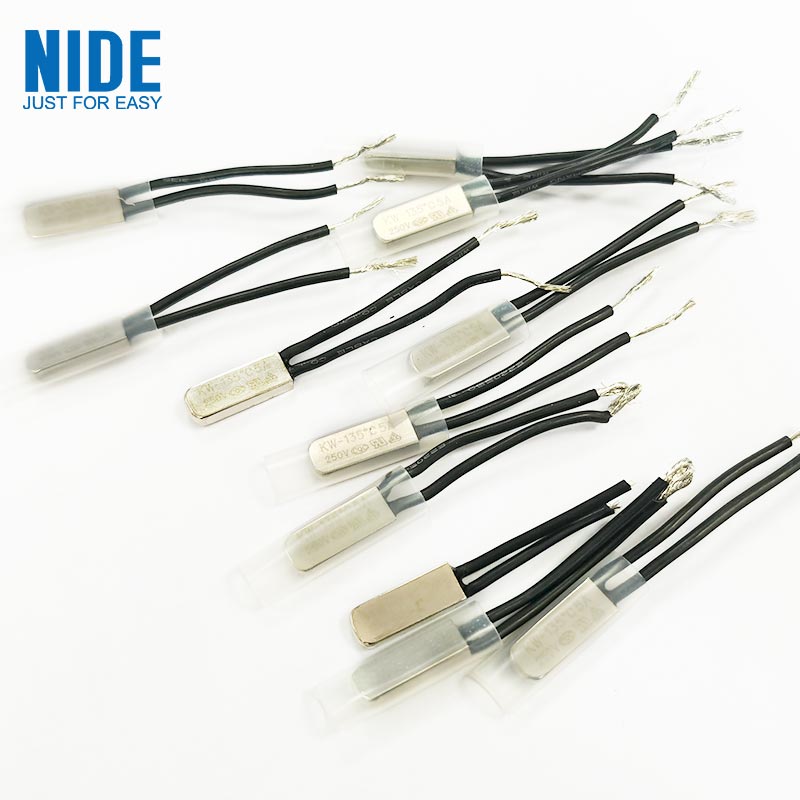

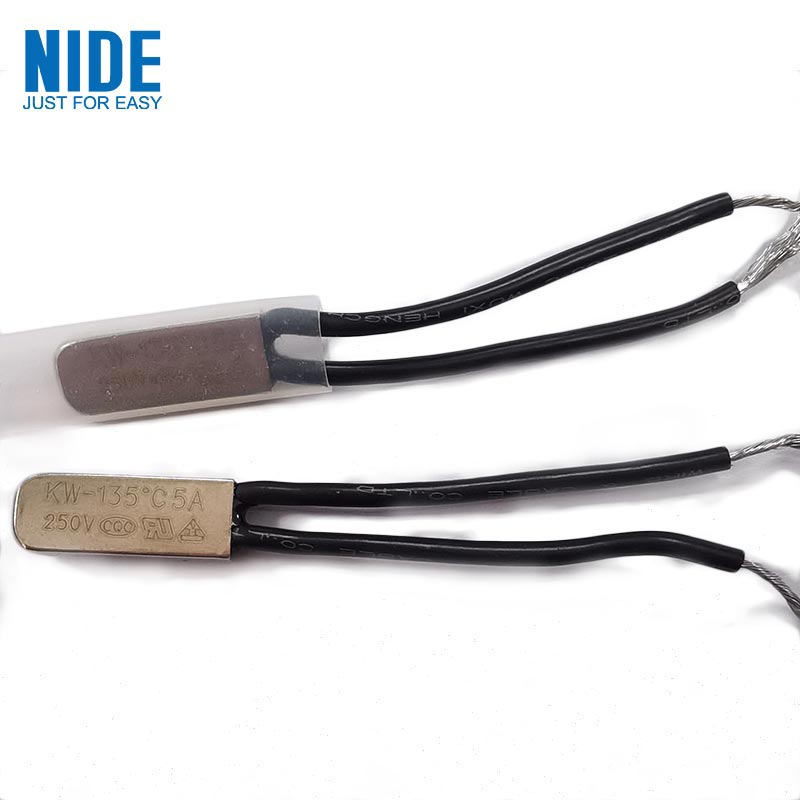

4. Imatge del protector tèrmic

5 notes:

5.1 La velocitat d'escalfament de la detecció de la temperatura d'acció s'ha de controlar a 1 °C/1 min;

5.2 La carcassa protectora no ha de suportar forts impactes i pressió durant l'ús.

Protector tèrmic personalitzat:

1. Filferro personalitzat: material de filferro personalitzat, longitud i color segons les necessitats del client

2. Carcassa metàl·lica personalitzada: personalitzeu diferents carcassas de materials segons les necessitats del client, incloses carcassas de plàstic, carcassa de ferro, carcassa d'acer inoxidable i altres carcassa de metall.

3. Màniga termoretràctil personalitzada: personalitza diferents mànigues termoretràctils de polièster resistents a altes temperatures segons les necessitats del client
