Què impedeix que el corrent es filtri a través dels bobinatges del motor?

Dins de cada motor elèctric, els bobinatges de coure porten corrent. S'asseuen dins de ranures d'acer. L'acer condueix l'electricitat. El coure condueix l'electricitat. Si es toquen, hi ha fuites de corrent. Els pantalons curts del motor. El rendiment baixa. Finalment, el motor falla.

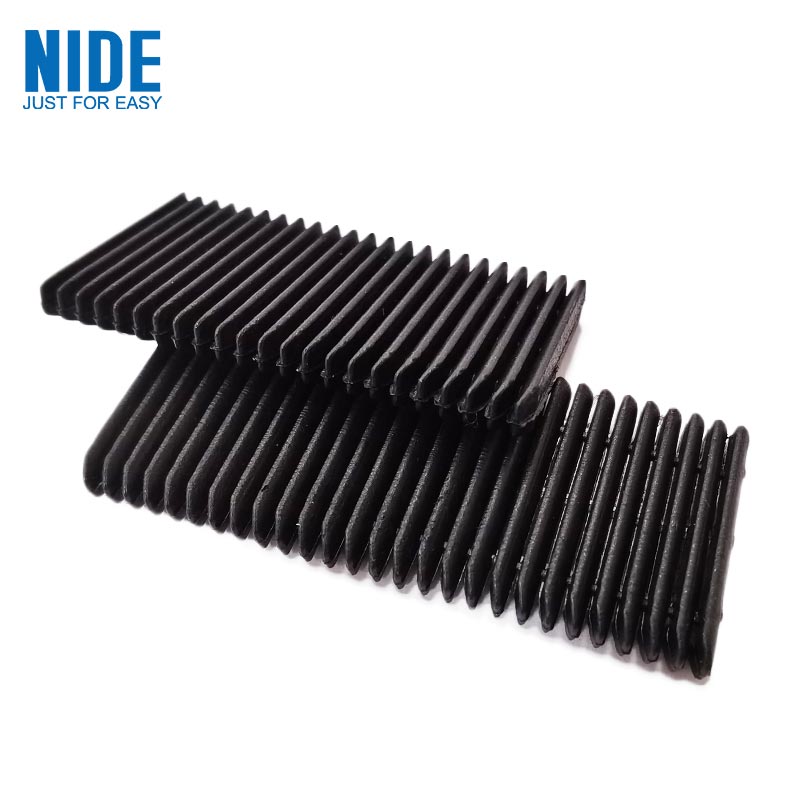

L'únic que hi ha entre el coure i l'acer és una fina làmina de material anomenadapaper d'aïllament elèctric.

No sembla gaire. Una fracció de mil·límetre de gruix. Talla en formes precises. Llisqui a la ranura abans que entrin els bobinatges. Però sense ell, el motor no funciona.

Què fa realment el paper aïllant

El nucli de l'estator està fet de laminats d'acer apilats. Les ranures hi estan perforades. L'enginyer introdueix un tros de paper aïllant a cada ranura, plegat per alinear les parets. Llavors entren els bobinatges. A continuació, la falca de la ranura tanca l'obertura.

El paper té tres feines. En primer lloc, l'aïllament elèctric: evita que el corrent salti del coure a l'acer. En segon lloc, protecció mecànica: amortir els bobinatges contra les vores dures de les laminacions d'acer. En tercer lloc, la gestió tèrmica: alguns graus ajuden a conduir la calor lluny dels bobinatges.

Si el paper falla en qualsevol d'aquests, el motor falla.

Les famílies materials

No tots els papers aïllants són iguals. Els diferents motors necessiten diferents materials. L'elecció depèn de la temperatura, la tensió, l'estrès mecànic i el cost.

La taula següent mostra els tipus més comuns utilitzats en la fabricació de motors actuals.

DMD és el cavall de batalla. Cobreix la majoria de motors estàndard a un cost raonable. NMN afegeix duresa mecànica. NHN afegeix resistència a la calor. El paper d'aramida afegeix tots dos més una rigidesa dielèctrica superior. La pel·lícula de poliimida és per a espais reduïts.

Comprensió de les classes de temperatura

Cada material d'aïllament té una classificació de temperatura. Això no és màrqueting. És un límit provat.

Seleccionar la classe equivocada és un error comú. Si el motor funciona a 140 °C en continu, la classe B (130 °C) fallarà. La classe F (155 °C) és l'opció mínima segura.

Però tingueu en compte: la qualificació de temperatura s'aplica al funcionament continu. Les temperatures màximes poden ser més altes. Els bons enginyers afegeixen marge. Un motor que funcioni a 140 °C en continu hauria d'obtenir un aïllament de classe H, no només de classe F.

Paràmetres clau: què significa realment el full d'especificacions

QuanAvaluació del paper aïllant, diversos paràmetres tècnics són importants. Aquí és el que volen dir.

Gruix.Mesurada en mil·límetres. El rang típic és de 0,15 mm a 0,40 mm per als revestiments de ranura. El paper més gruixut proporciona una major rigidesa dielèctrica i una millor protecció mecànica. El paper més prim deixa més espai per al coure, augmentant la densitat de potència del motor. La compensació és el judici d'enginyeria.

Rigidesa dielèctrica.Mesurada en kilovolts per mil·límetre. Això us indica quanta tensió pot bloquejar el paper abans de trencar-se. Un valor típic per a DMD és de 5-8 kV per a una làmina de 0,2 mm. Més alt és millor, però el requisit real depèn de la tensió del motor. Per a un motor EV de 400 V, 3-5 kV són adequats. Per als sistemes de 800 V, 6-8 kV és més segur.

Resistència a la tracció.Mesurat en Newtons per 15 mm d'amplada. Això us indica quanta força de tracció pot tenir el paper abans de trencar-se. Important perquè el paper es doblega i s'introdueix per màquina. Esquinços febles del paper durant el muntatge. Segueix el temps d'inactivitat.

Elongació al trencament.Percentatge d'estirament abans de trencar-se. El paper que s'estén entre un 10 i un 15% és més tolerant durant el plegat. El paper trencadís es trenca a les cantonades afilades.

Resistència al trencament de la vora.Mesurada en Newtons. El paper es doblega. Els plecs creen punts d'estrès. Si la resistència al trencament de la vora és baixa, el paper es divideix a la línia de plec durant la inserció.

Un bon proveïdor proporciona aquests números al certificat del material. Un proveïdor pobre diu que "compleix els estàndards de la indústria" sense donar valors de prova reals.

Per què els motors EV són diferents

Els motors dels vehicles elèctrics han canviat el mercat del paper aïllant. Els requisits són més estrictes.

Temperatures més altes.Els motors EV funcionen més calents que els motors industrials. El refredament líquid ajuda, però els punts calents encara arriben als 160-180 °C. Els materials de classe H (180 °C) són estàndard. Alguns fabricants estan passant a la Classe C (220 °C) per als dissenys de la propera generació.

Tensions més altes.Els primers motors EV funcionaven a 300-400V. Els sistemes més nous funcionen a 800 V. Els propers sistemes funcionaran a 1200 V o més. Els requisits de rigidesa dielèctrica s'han duplicat. És possible que el paper que funcionava per a 400 V no sigui segur per a 800 V.

Exposició al petroli.Molts motors EV utilitzen oli per a la refrigeració i la lubricació. El paper aïllant es troba en aquest oli. Alguns materials s'inflen o es degraden en el petroli. Els papers a base de poliimida funcionen bé. Els papers a base de polièster poden tenir limitacions. Demaneu dades de la prova de compatibilitat d'oli.

Automatització.Les línies de producció de motors EV funcionen a gran velocitat. El paper s'alimenta dels rotlles, es talla, es plega i s'insereix automàticament. La consistència material és important. La variació de gruix de ± 0,01 mm pot encallar un inseridor automàtic.

Tres problemes reals que passen a les línies de producció

Les propietats teòriques dels materials són una cosa. El que realment va malament a la fàbrica és un altre.

Primer problema: el paper es trenca durant el plegat.La màquina doblega el paper en forma d'U per alinear la ranura. Si el paper té una resistència al trencament de la vora baixa, es divideix a la línia de plec. La línia s'atura. Un operador elimina l'embús. Es reprèn la producció. Això passa desenes de vegades per torn amb material deficient.

Problema dos: les dimensions del paper canvien amb la humitat.El paper d'aramida absorbeix la humitat de l'aire. En condicions d'humitat alta, s'expandeix. Amb poca humitat, es redueix. La màquina està calibrada per a una mida. Quan el paper canvia de mida, canvia la forma plegada. La inserció falla. Els bons proveïdors envien paper en envasos a prova d'humitat. Les bones fàbriques l'emmagatzemen en habitacions climatitzades.

Tercer problema: contaminació de l'adhesiu.Alguns papers aïllants tenen una capa adhesiva activada per calor a un costat. Després de la inserció, la calor uneix el paper a les parets de la ranura. Si l'adhesiu flueix durant l'emmagatzematge o la transferència, s'enganxa a les guies de la màquina. La pols s'acumula. L'alineació es desvia. La solució és la fabricació neta i els revestiments d'alliberament adequats.

Com especificar correctament el paper aïllant

Aquí hi ha un exemple d'especificació real per a una unitat de tracció de motor EV.

Envieu-ho a tres proveïdors. Compareu els informes de proves que proporcionen. Pregunteu sobre la variació: lot a lot, rotllo a rotllo. El proveïdor que respon amb dades és en qui confiar.

Sis preguntes que fan els compradors

Puc utilitzar el mateix paper aïllant per a tots els meus motors?
Normalment no. Diferents motors funcionen a diferents temperatures i voltatges. L'estandardització d'un material simplifica l'inventari, però us obliga a utilitzar un material de qualitat superior al necessari per a alguns motors, augmentant el cost. O utilitzeu un material de grau inferior i arrisqueu a fallar. Millor qualificar dos o tres materials i relacionar-los amb les aplicacions.

Quina diferència hi ha entre NMN i NHN?
La capa mitjana. NMN utilitza pel·lícula de polièster. NHN utilitza pel·lícula de poliimida. La poliimida suporta temperatures més altes. Per als motors que funcionen per sota de 155 °C, NMN està bé. Per a 155-180 °C, trieu NHN. La diferència de cost és modesta.

El paper més gruixut sempre significa un millor aïllament?
No sempre. La rigidesa dielèctrica augmenta amb el gruix, però l'ajust mecànic es fa més difícil. El paper gruixut ocupa espai dins de la ranura. Aquell espai podria haver albergat més coure. Els dissenyadors de motors intercanvien el gruix de l'aïllament amb el farcit de coure. El paper més prim permet més coure, més potència, però requereix un millor control del procés.

Quina és la vida útil del paper aïllant?
Depèn de les condicions d'emmagatzematge. En embalatge original, climatitzat, el paper aramida dura anys. Els materials a base de polièster poden degradar-se més ràpidament. Els principals riscos són l'absorció d'humitat i l'envelliment de l'adhesiu. Si el paper s'ha emmagatzemat durant més de dos anys, proveu una mostra abans d'utilitzar-la.

Com sé si el paper d'un proveïdor és coherent?
Demaneu dades de Cpk sobre el gruix. Un Cpk d'1,33 o superior significa que el procés és capaç. Demaneu també informes de proves de lot a lot. Si un proveïdor no pot produir-los, no està controlant el seu procés.

Es pot reciclar el paper aïllant?
La majoria són termoestables o termoplàstics d'alt rendiment. El reciclatge és difícil. Alguns papers d'aramida es poden repulsar, però el procés no està àmpliament disponible. El focus de la indústria és reduir els residus en el tall i la inserció, no en el reciclatge postconsum.

Una nota sobre la compatibilitat amb les falques de ranura

Paper aïllantalinea les parets de les ranures. La falca de la ranura tanca l'obertura. Han de treballar junts.

La falca pressiona contra el paper a l'obertura de la ranura. Si el paper és massa tou, la falca s'hi encaixarà. Si el paper és massa trencadís, s'esquerdarà al punt de contacte de la falca.

Per als motors EV, molts enginyers emparellen paper d'aramida amb falques d'aramida. Mateixa família de materials, dilatació tèrmica i comportament mecànic similars. Per als motors generals, el paper DMD amb falques de fibra de vidre és una combinació provada.

En fer una comanda a un proveïdor, especifiqueu tots dos articles junts. Aleshores, el proveïdor pot combinar els sistemes de materials.
