Commutador per a eines elèctriques: el petit component darrere del rendiment del motor fiable

Quan les persones utilitzen eines elèctriques com ara trepants elèctrics, esmoladores angulars, serres i màquines de polir, solen centrar-se en la potència, la velocitat i la durabilitat del motor. No obstant això, dins de molts motors elèctrics raspallats, un petit component té un paper crític en convertir l'energia elèctrica en moviment mecànic: elCommutador per a eines elèctriques. Tot i que un commutador és només una petita part del conjunt del motor, el seu disseny afecta directament l'eficiència del motor, l'estabilitat de funcionament, el nivell de soroll i la vida útil. A les indústries que requereixen equips rotatius d'alta velocitat, la fabricació de commutadors implica una enginyeria precisa, selecció de materials i un estricte control de qualitat.

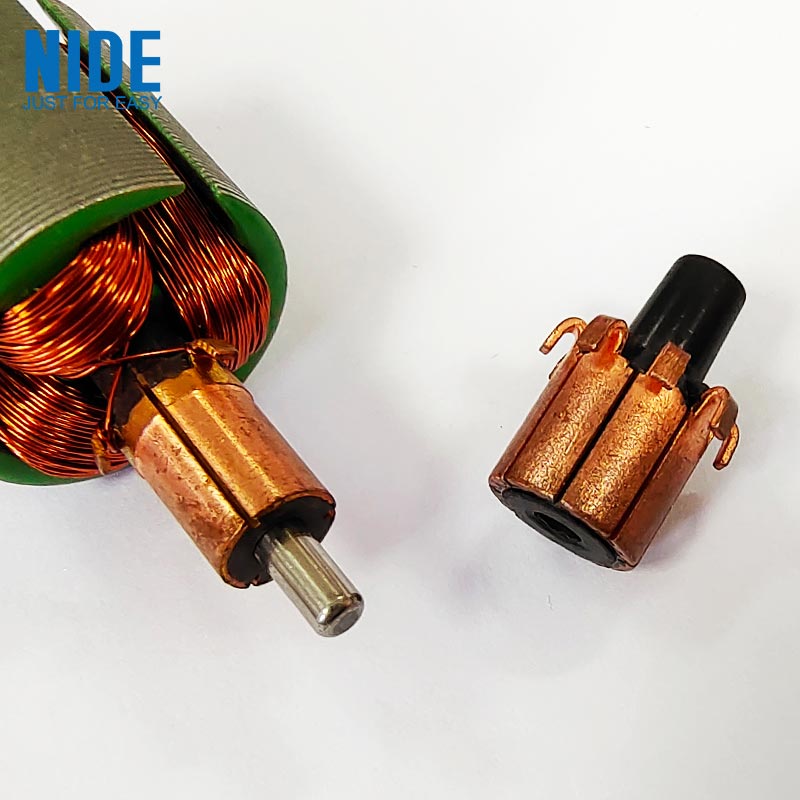

Què és un commutador per a eines elèctriques?

A Commutador per a eines elèctriquesés un component de commutació elèctric giratori utilitzat en motors de corrent continu i motors universals. La seva funció principal és controlar la direcció del corrent que flueix pels bobinatges del motor, permetent que el rotor del motor continuï girant. Un commutador típic està format per:

Component	Funció
Segments de coure	Condueix el corrent elèctric entre les escombretes i els bobinatges del rotor
Material d'aïllament	Separa elèctricament els segments individuals de coure
Estructura bàsica	Proporciona suport mecànic per al funcionament giratori
Terminals de connexió	Connecta el commutador amb bobinatges del motor

Durant el funcionament, les escombretes de carbó contacten amb la superfície del commutador giratori per transferir energia elèctrica al motor.

Per què és important el commutador en els motors d'eines elèctriques?

Un motor d'eina elèctrica funciona en condicions exigents: Alta velocitat de rotació Arrancada i parada freqüent Càrregues mecàniques pesades Vibració contínua El commutador ha de mantenir un contacte elèctric estable durant aquestes condicions. Un commutador ben dissenyat ajuda a millorar: Eficiència del motor Estabilitat de rotació Conductivitat elèctrica Vida útil de l'eina Si la superfície del commutador es desgasta de manera desigual, pot provocar problemes com ara: Augment de les espurnes Potència del motor reduïda Generació excessiva de calor Vida útil del raspall escurçada

Un secret de la indústria: la qualitat superficial del commutador importa més que la seva aparença

Un commutador pot semblar un simple component de coure, però la seva condició superficial és extremadament important. Els fabricants de motors presten molta atenció a: Precisió del segment Rugositat superficial Precisió de rodonesa Espaciat d'aïllament Fins i tot les petites diferències de fabricació poden afectar: Estabilitat de contacte amb escombretes de carbó Resistència elèctrica Generació de calor Per a les eines elèctriques d'alta velocitat, un petit desequilibri en el component giratori pot crear vibracions i reduir el rendiment del motor.

Materials utilitzats en commutadors d'eines elèctriques

La combinació de materials d'un commutador determina el seu rendiment elèctric i mecànic.

Segments de coure

El coure s'utilitza habitualment a causa dels seus: Alta conductivitat elèctrica Bon rendiment tèrmic Propietats mecàniques adequades

Materials d'aïllament

L'aïllament entre els segments de coure evita curtcircuits elèctrics. Els materials comuns inclouen: Mica Compostos aïllants d'alta temperatura

Materials especials d'aliatge

Algunes aplicacions utilitzen aliatges de coure per millorar: Resistència al desgast Resistència mecànica Rendiment d'alta velocitat

El procés de fabricació darrere d'un commutador d'eines elèctriques

La producció d'un commutador fiable requereix diversos processos de precisió.

Formació de segments de coure

Les peces de coure es formen en segments precisos segons els requisits de disseny del motor.

Emmotllament i muntatge

Els segments de coure es fixen amb materials aïllants per crear una estructura giratòria completa.

Mecanitzat i acabat superficial

La superfície del commutador es processa amb precisió per garantir: Diàmetre correcte Superfície de contacte llisa Rotació estable

Prova

Les inspeccions de qualitat poden incloure: Mesura dimensional Prova de conductivitat elèctrica Prova d'aïllament Prova d'equilibri dinàmic

Tecnologia de commutador vs motor sense escombretes

Amb el desenvolupament de la tecnologia de motor sense escombretes, algunes eines elèctriques modernes han substituït els motors raspallats tradicionals. Les diferències inclouen:

Característica	Motor raspallat amb commutador	Motor sense escombretes
Estructura	Utilitza escombretes i commutador	Utilitza un sistema de control electrònic
Manteniment	Requereix la substitució del raspall al llarg del temps	Generalment menor desgast mecànic
Cost	Disseny més econòmic	Requisits tecnològics superiors
Aplicació	Comú en moltes eines elèctriques tradicionals	Cada cop més utilitzat en eines avançades

Malgrat el creixement del motor sense escombretes, els motors basats en commutadors segueixen sent àmpliament utilitzats a causa de la seva tecnologia madura, avantatges de costos i rendiment fiable.

Aplicacions habituals dels commutadors en eines elèctriques

Els commutadors s'utilitzen àmpliament en motors per:

Trepans elèctrics

Proporcioneu una rotació estable per a les operacions de perforació i subjecció.

Esmoladores angulars

Admet la rotació d'alta velocitat en condicions de treball exigents.

Serres elèctriques

Mantenir el funcionament del motor durant les càrregues de tall.

Polidora i eines de poliment

Proporcioneu un control de velocitat constant per al processament de superfícies.

El repte ocult: gestionar la calor i el desgast

Un dels majors reptes en el disseny del commutador és controlar la relació entre el rendiment elèctric i el desgast mecànic. Durant el funcionament: Els raspalls creen fricció El corrent elèctric genera calor La rotació crea tensió mecànica Un bon disseny de commutador ha d'equilibrar: Conductivitat Resistència al desgast Estabilitat de temperatura Fiabilitat del contacte És per això que la selecció del material i la precisió de fabricació són essencials.

Tendències futures dels commutadors d'eines elèctriques

Tecnologia de materials millorada

Els desenvolupaments futurs poden centrar-se en: Millors materials resistents al desgast Rendiment millorat de l'aliatge de coure Vida útil més llarga

Fabricació de més precisió

Els equips de producció avançats milloraran: Precisió dimensional consistència superficial Eficiència del motor

Desenvolupament del motor híbrid

Tot i que els motors sense escombretes estan creixent, les tecnologies millorades de motors raspallats poden continuar servint aplicacions industrials i sensibles als costos.

Conclusió: un petit component que suporta eines potents

Un commutador per a eines elèctriques pot estar amagat dins del motor, però el seu paper és essencial per a la conversió d'energia elèctrica i un funcionament estable. Mitjançant una fabricació precisa, materials avançats i una millora contínua, els commutadors continuen donant suport a un rendiment fiable en trepants, rectificadores, serres i moltes altres eines elèctriques. Aquest petit component giratori demostra com fins i tot les peces més petites poden tenir una gran influència en el rendiment dels equips industrials.
